En el kit de materiales de un SATE, los perfiles de refuerzo del sistema son elementos fundamentales pero, a menudo, poco conocidos y poco utilizados. Son un elemento destacado en el aseguramiento de la correcta durabilidad del sistema y existen perfiles para todo tipo de encuentros complejos.

En este texto iniciamos un repaso por los perfiles de refuerzo más habituales: perfiles de arranque, cantonera y goterón. Son los accesorios que suelen estar incluidos (o deberían estarlo) en las partidas de todo SATE. Por tanto, son parte fundamental del kit de materiales de SATE que aseguran su correcta durabilidad y cumplimiento de especificaciones.

A continuación, destacaremos aquellos perfiles menos conocidos (aunque también vitales) para la correcta resolución de encuentros más complejos como mochetas, juntas de dilatación, etc. y cuya prescripción depende más de los requerimientos específicos del proyecto.

Perfiles necesarios: arranque, goterón y cantonera

Los primeros perfiles a colocar en un SATE son los perfiles de arranque. Tienen la peculiaridad de que su colocación se realiza justo antes de instalar el aislamiento y sirven tanto para nivelar como para rematar la primera hilada de aislamiento separada del suelo. El perfil de arranque se coloca en el muro soporte nivelado y con la profundidad que corresponda según el espesor del sistema SATE (fig. 1).

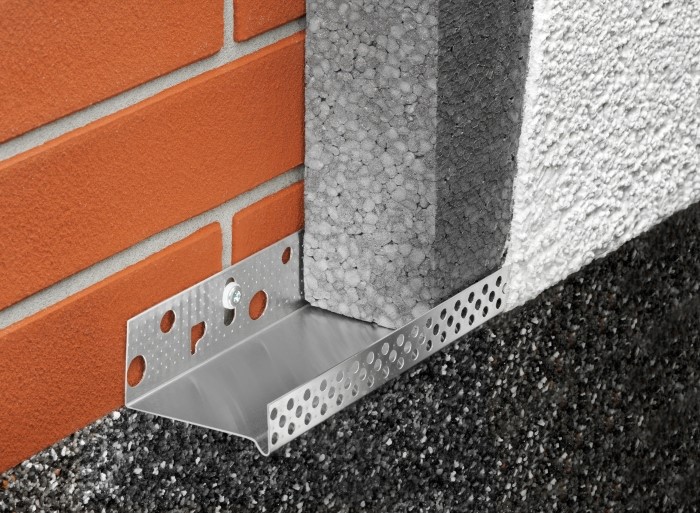

Figura 1: Perfil de arranque metálico como nivelación y arranque del sistema separado de acera. Fuente: Protektor [1]

Aunque muchos fabricantes no los prescriben conjuntamente, es muy interesante usar el perfil de arranque junto con un perfil “clip goterón” o “perfil de transición metal” específico (fig. 2). Este perfil “clip goterón”, de PVC y malla, se sujeta en el borde exterior del perfil de arranque y sirve para un correcto remate en goterón del paño de fachada (fig. 3). Su otra función vital es dar un correcto remate a los morteros del SATE, permitiendo el solape de la malla general del SATE con la malla del perfil “clip goterón” y evitando la fisura que habitualmente ocurre en el encuentro de los morteros con el perfil metálico de arranque.

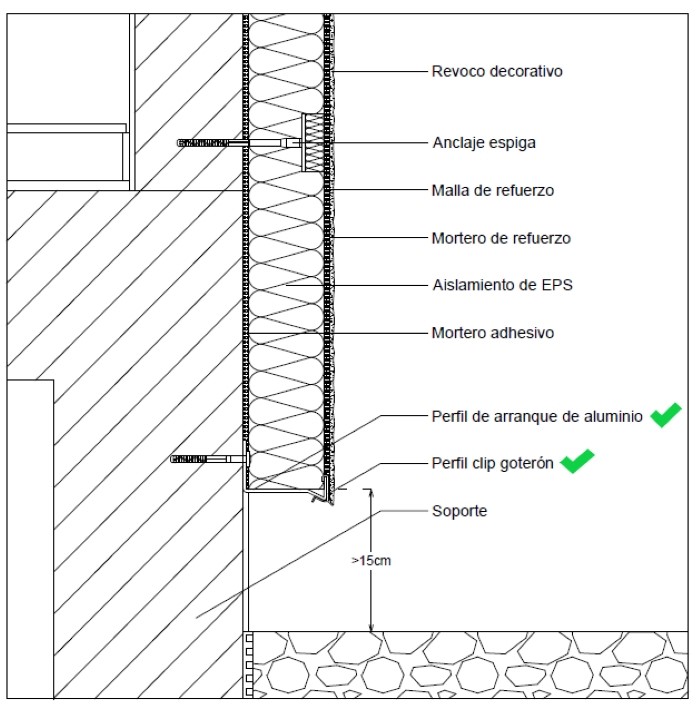

Figura 2: Sección vertical, arranque desde el terreno sobre sótano sin aislamiento. Fuente: Beissier

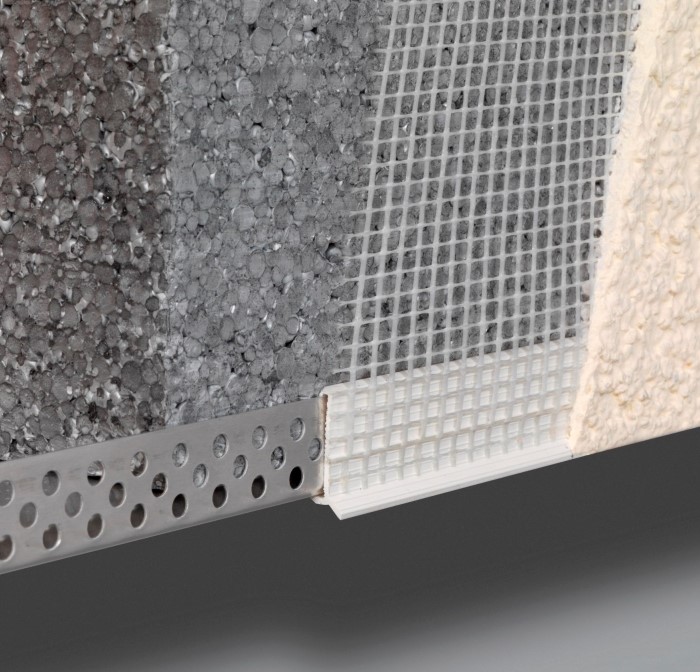

Figura 3: Unión de perfil con perfil clip goterón para un correcto remate de la junta del perfil metálico de arranque con los morteros de SATE. Fuente: Protektor [1]

En algunos casos, el SATE requiere ser terminado con un perfil lateral por falta de continuidad del paño a aislar (fig. 4, elemento representado a la derecha de las placas). Es el momento de utilizar otro de los perfiles metálicos que también se colocan antes de la instalación del aislamiento: el perfil lateral. Además de hacer de remate del aislamiento, también lo protege y afianza frente a una posible succión de viento.

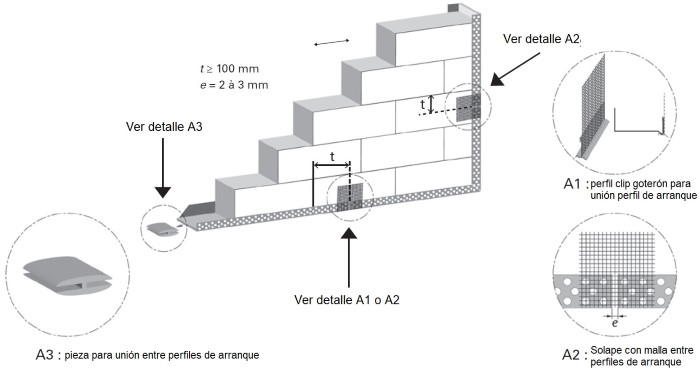

Figura 4: Detalles de instalación de perfil de arranque y lateral. A1: perfil clip goterón, A2: solape entre malla y juntas de perfil, A3: clip de unión para perfil de arranque. Fuente: CSTB: Centre Scientifique et Technique du Bâtiment [4]

Otro de los perfiles habituales es el perfil goterón (fig. 5, flecha roja), utilizado para una correcta ejecución de encuentros volados que pueden causar escorrentía o ensuciamiento de fachada (fig. 6).

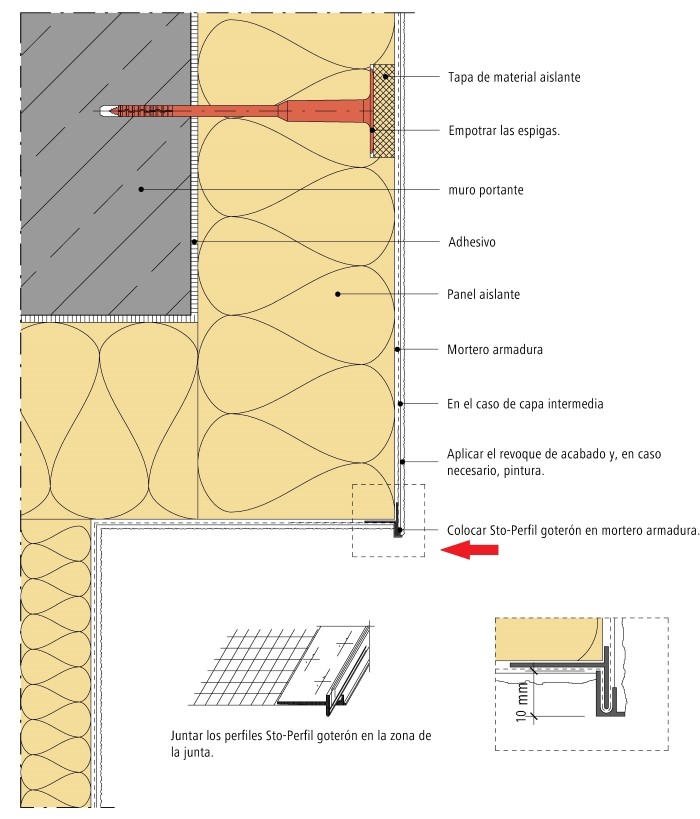

Figura 5: Muro exterior (sección vertical): Goterón con perfil en un voladizo. Fuente: STO [3]

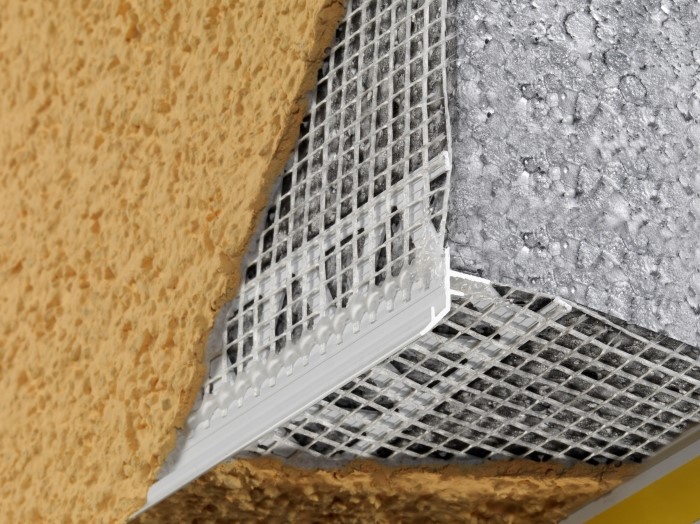

Figura 6: Perfil goterón instalado en el dintel de una ventana. Fuente: Protektor [1]

El último de los perfiles habituales es el perfil cantonera (fig. 7, flecha roja), utilizado para reforzar todos aquellos encuentros en ángulo que se den en el SATE (fig. 8).

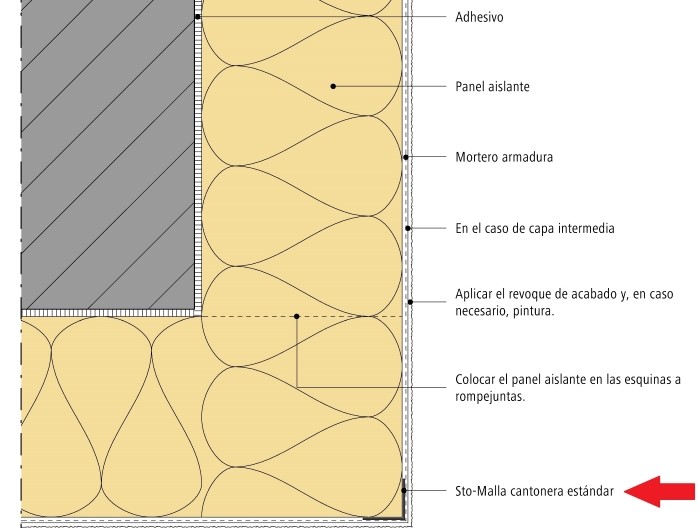

Figura 7: Unión del aislamiento de la fachada alrededor de la esquina exterior. Fuente: STO [3]

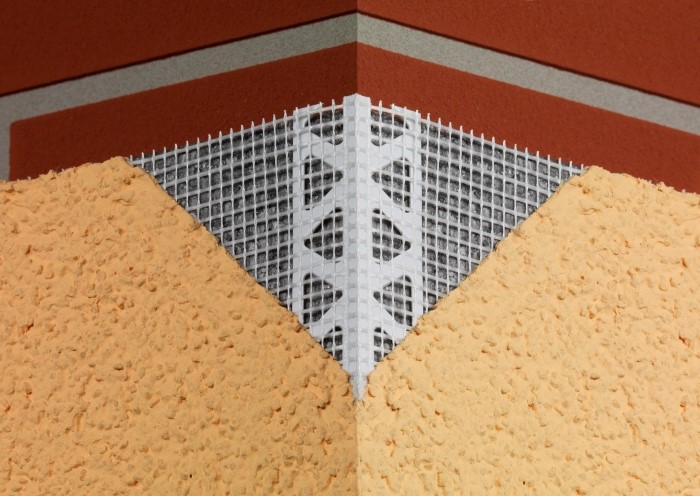

Figura 8: Cantonera de PVC con malla para refuerzo de esquina. Fuente: Protektor [1]

Perfiles, refuerzos y accesorios según requerimiento del proyecto

El siguiente grupo de perfiles se prescribe según los detalles constructivos con los que cuente el proyecto, pero no por ello son menos importantes. Algunos de ellos son: refuerzo para vértices de huecos, perfil para encuentro con carpintería, perfil goterón para dintel y perfil para junta de dilatación.

Los perfiles para la correcta ejecución del hueco de la ventana son poco conocidos, pero de vital importancia para que no se abran fisuras en los múltiples encuentros que se dan en ese elemento constructivo. Uno de los primeros refuerzos a tener en cuenta en un hueco es el refuerzo con malla de las diagonales (fig. 9 y fig. 10). Al igual que el resto de refuerzos, lo habitual es llevar a cabo la instalación de los perfiles y mallas adicionales tras la colocación del aislante y antes de la colocación de los morteros y mallas generales del sistema.

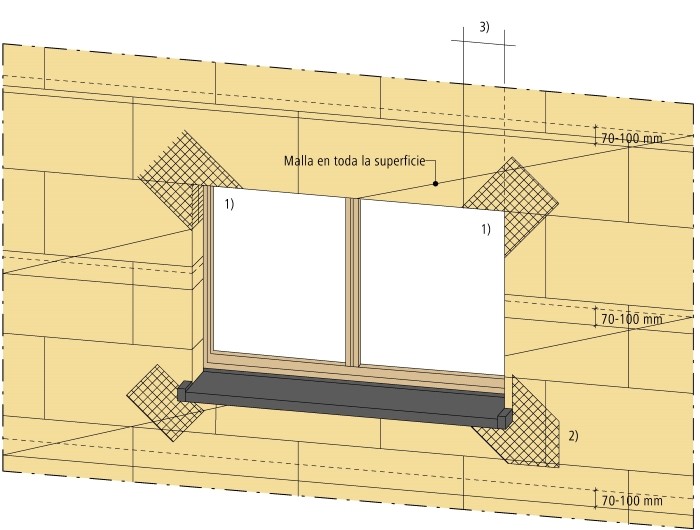

Figura 9: Refuerzo de vértices de hueco. Fuente: STO

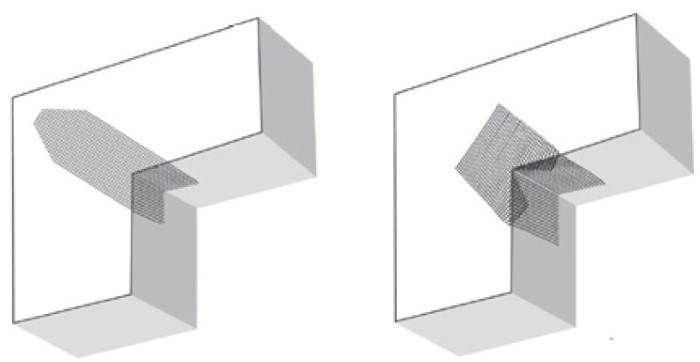

Figura 10: Detalle de tipologías de refuerzo de esquina (refuerzo precortado de dos piezas y refuerzo preformado 3D de una pieza). Fuente: CSTB: Centre Scientifique et Technique du Bâtiment [4]

Además de los refuerzos en los vértices, en un hueco se concentran los siguientes tipos de refuerzo: cantonera (como el mencionado anteriormente) para el ángulo entre la fachada y mocheta (fig. 11 flecha roja inferior), goterón (ya mencionado) para el dintel (fig. 13) y un perfil de ventana específico (fig. 11 flecha roja superior y fig. 12).

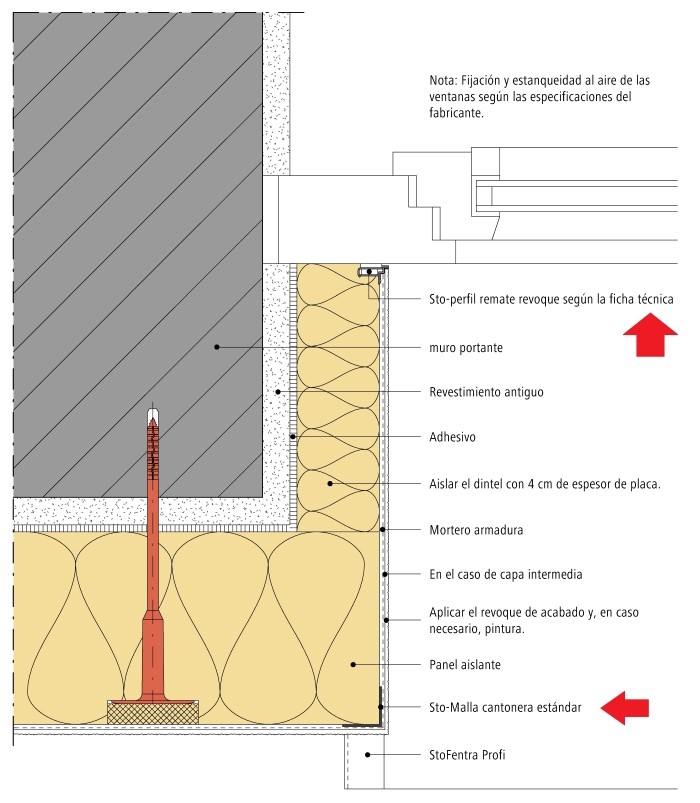

Figura 11: Detalle solución de mocheta con perfil cantonera en esquina y perfil de ventana en encuentro con la carpintería. Fuente: STO [3]

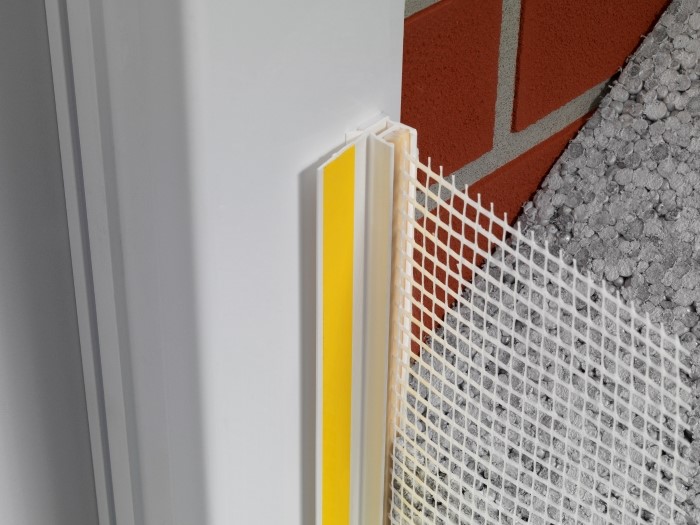

Figura 12: Cantonera de PVC con malla para refuerzo de esquina. Fuente: Protektor [1]

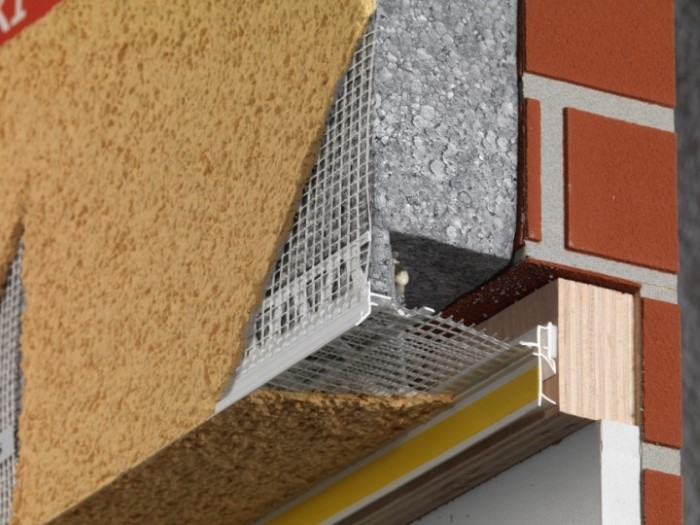

Figura 13: Encuentro de dintel con detalle de perfil goterón y perfil de encuentro de ventana en el premarco. Fuente: Protektor [1]

Por último, mencionaremos el perfil específico que existe para el tratamiento de juntas de dilatación existentes en los edificios. Se trata de perfiles que permiten el movimiento mediante un refuerzo que contiene una superficie flexible (fig. 14, flecha roja y fig. 15). Existen varios tipos de perfiles para juntas de dilatación que se adaptan los encuentros en esquina, distintos grosores de la junta de dilatación, etc.

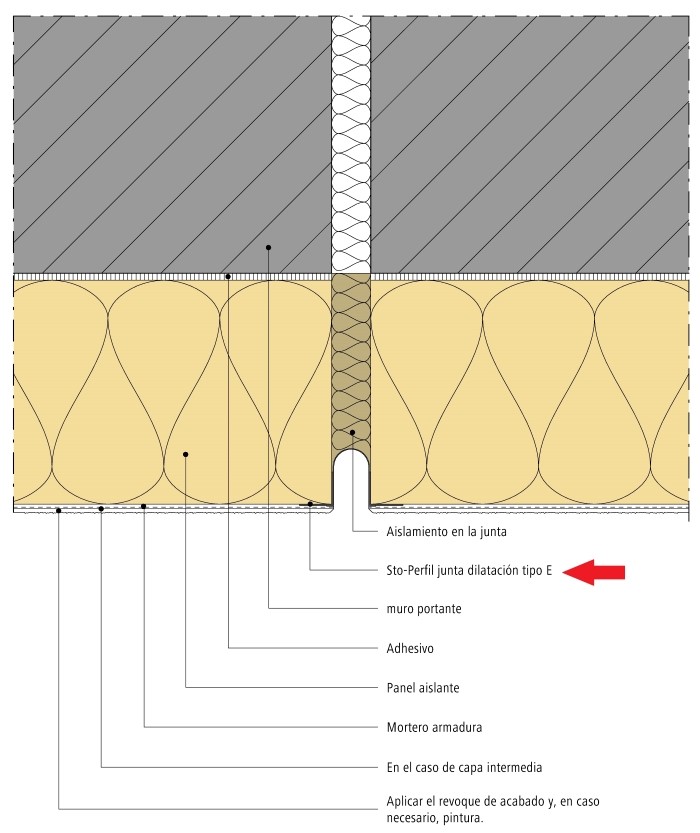

Figura 14: Detalle solución de junta de dilatación. Fuente: STO [3]

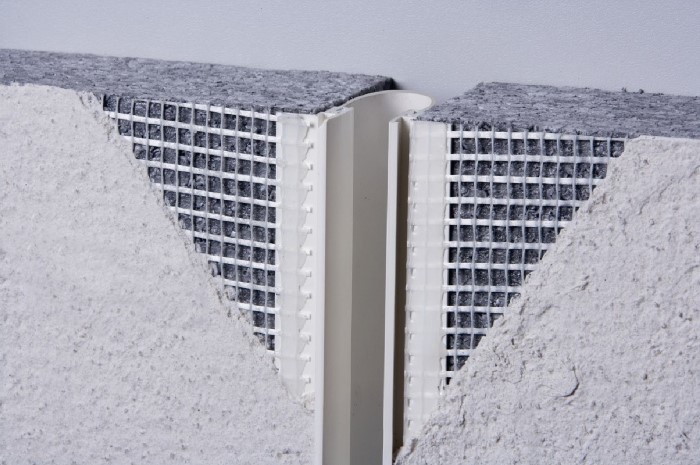

Figura 15: Junta de dilatación sin cambio de ángulo de fachada. Fuente: Protektor [1]

Bibliografía

[1] Perfiles para sistemas de aislamiento térmico. Fuente: Protektor.

[2] Accesorios para sistemas de aislamiento térmico. Fuente: STO.

[3] Compendio de detalles STO.

[4] Systèmes d’isolation thermique extérieure par enduit sur polystyrène expansé. Cahier des Prescriptions Techniques d’emploi et de mise en oeuvre. CSTB.
